随着现代国民经济与工业技术的不断发展，对配电系统的智能化管理提出了更高的要求，配电系统的构成已经从开始的模拟元件发展到今天的数字化、自动化、智能化控制，配电系统本身也发展成为智能化系统，通过对系统运行中的各种电力参数的监控，可优化电力系统的运行管理，极大地提高电力系统运行的安全性、可靠性、稳定性和经济性，在性能上很大程度保证了电网的正常运行、工业企业的连续供电及各种电力装置的可靠工作。

智能化配电系统特点

•灵活的   网络结构   采用B/S模式，客户机使用Web浏览器同数据库进行数据交互，简化了系统开发，维护和使用；

•多样的 报表设计 可根据用户需要，自由的选择起始和结束时间，能对长期运行的数据进行统计，分析和管理，并且可以随时导出和打印；

•完善的 资源优化 全面实现各种规模的供配电系统一体化综合监控、管理；全面实现无人或少人职守，节约运行及管理的人力资源；

•性能的 可扩展性 采用统一的接口规范，可实现对多种通讯规约的支持。完成对遥测、遥信、电度量的采集，整定值的读写操作、遥控操作和录波数据的转储；

•日常的 监控功能 整个系统集保护、测量、控制、报警等功能于一体，电力监测与控制相结合，完美实现“四遥”监控、数字式保护及自动化管理；

•友好的 人机界面 基于Windows中文标准平台，根据高低压供配电系统的特点，提供多种风格中文操作界面，采用实时图形监控，操作简单，维护方便；

•齐全的   告警功能   可以实现各种电量的越限、变位、SOE 等报警，便于及时处理，并对潜在事故

进行预报警，以避免事故或隐患出现，减少损失；并且设有报警声音，推送画面等多种报警提示方式；

•实时的 供电质量 电量最大/ 最小/ 平均值及电压不平衡度的实时监测、分析，便于用户最大可能的平衡和改善负荷特性，提高用电效率、节约能源；

•方便的 系统互连 通过网络和数据库系统能方便地进行系统互连，良好的开放性为BAS、DCS等其它系统预留了通讯接口，既能实现数据共享，又能保证系统的独立性、安全性。

数据采集与处理

数据采集与处理是供配电系统安全监视和控制的基础，监控系统可实时和定时采集电气设备的模拟量（电流、电压、功率、电度、频率、温度等）和开关量（断路器及隔离开关位置信号、继电保护及自动装置信号、设备运行状态信号等）。

监控系统将采集到的数据经过实时处理后，送往监控主机和用来更新数据库，对模拟量进行合理性校验、上下限比较，并为其它自动化系统的相应管理功能提供必要的信息。

操作控制

系统将操作控制分为二层：第一层为远方控制方式，操作人员可通过Web浏览器登录被授权的账号，对受控对象进行控制操作，具有防误闭锁功能；第二层控制为就地控制方式；二层操作之间相互闭锁，即对受控对象而言，二种控制方式在同一时刻只有一种有效。

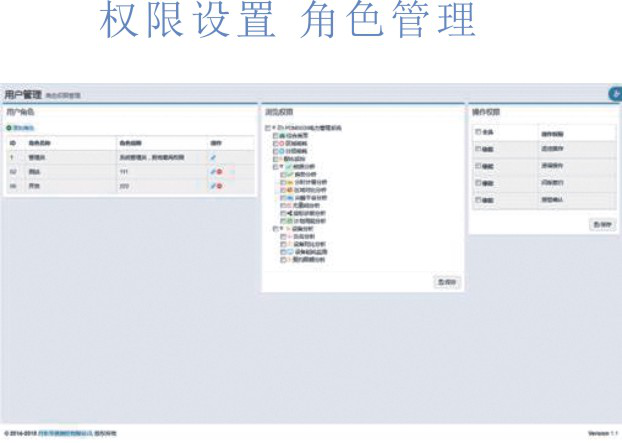

操作权限管理：操作控制具有严格的密码保护，控制操作具有操作权限等级管理功能。防误闭锁操作：对于每次遥控操作，系统均按当前运行状态，自动进行防误操作判断，同时对操作人、时刻及类型进行记录。系统自动生成遥控操作记录，并保存至数据库，此记录可随时调用显示、打印。

人机联系

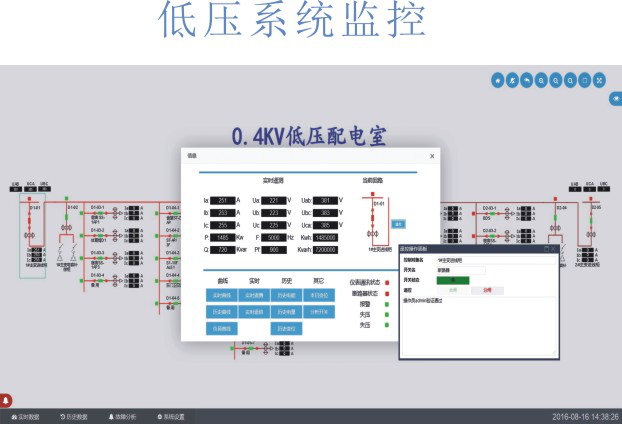

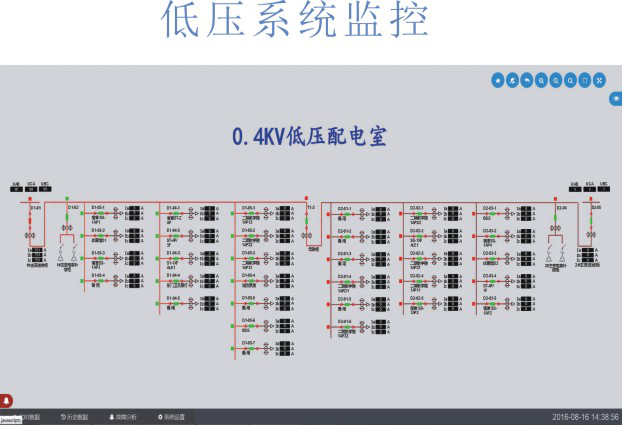

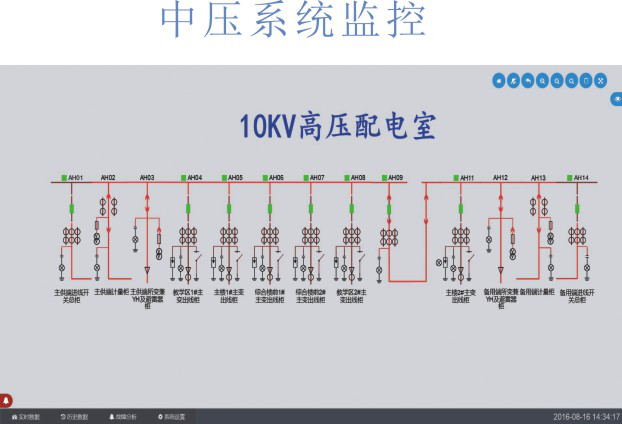

采用全中文界面，CAD图形显示中、低压变配电系统电气主接线图和各配电站的接线图，主接线图和分支接线图之间的切换可方便地通过快捷键或地理位置图切换，自适应画面及大画面漫游，可以快捷操作导航图功能。

动态刷新显示电气测量参数、运行参数和状态量参数，各线路按电压等级不同以不同颜色区分，并具有带电自动变色功能。

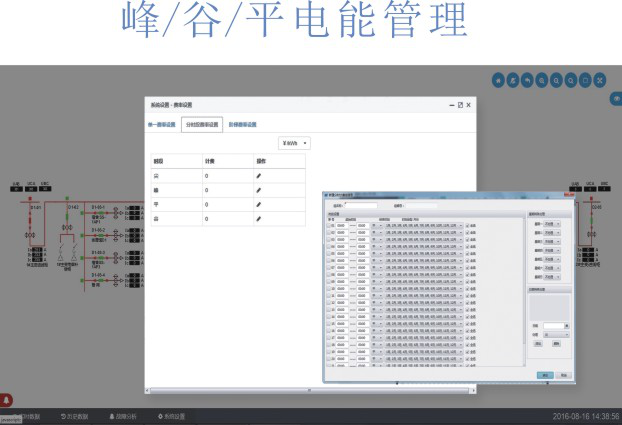

电能成本管理

自动进行小时、日、月、年的电能统计，可进行峰、谷、平时段设定，实现具有电能分时计费功能的小时、日、月、年报表。

* 识别主要耗能源

* 内部成本考核

* 查看消耗模式

* 控制用电高峰

故障追忆及分析

在配电系统发生故障后，系统可自动记录故障发生前、后的三相电压、电流数据，同时自动发出提示及弹出故障智能分析报告。事故后可从计算机中调用事故录波曲线及故障追忆报告。

‍

SOE事件顺序记录

事件顺序记录的功能是自动记录断路器及继电保护信号动作的先后顺序，其SOE分辨率≤2mS。记录的内容包括断路器或保护信号的名称、动作状态、动作类型及事件发生的时间。事件顺序记录可就地存档，并发送至监控主站系统。

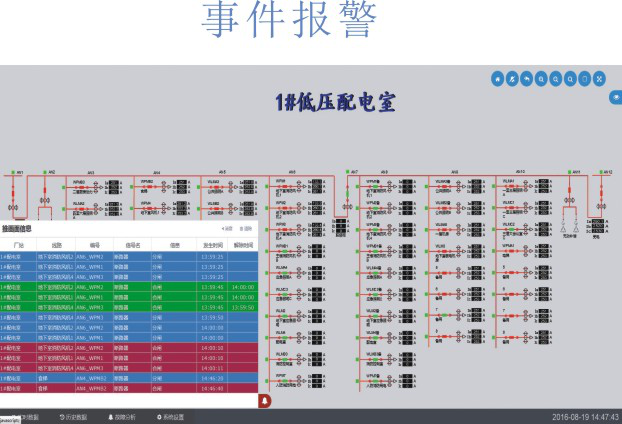

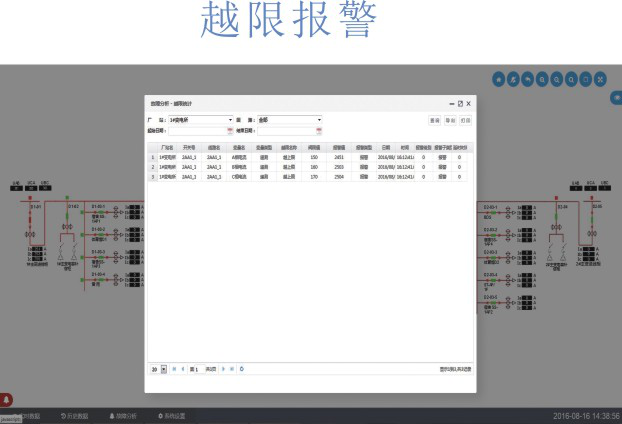

报警管理

报警内容包括模拟量越限报警和开关量状态变位报警，报警性质分为一般报警和事故报警。一般报警包括模拟量越限报警、开关量预告信号报警及微机保护本身的故障报警。事故报警指由事故引起的保护动作及断路器跳闸信号，此时，监控系统自动推出相关画面显示，画面中的跳闸断路器应变色、闪烁，发出特殊的报警音，报警音经操作员确认后能手动复位，并能发出报警音。所有报警事件可打印和保存。

‍

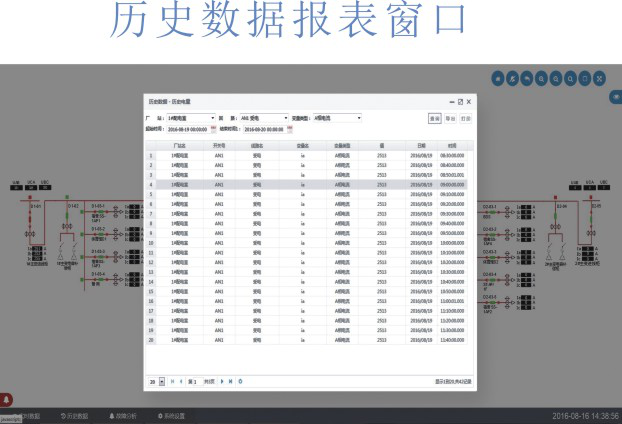

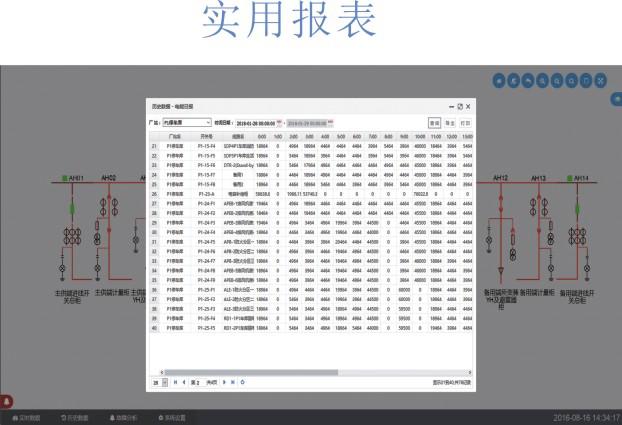

报表管理

系统能自动生成各类运行报表，按用户的要求定制各类报表。

* 负荷日、月和年报表的自动生成、显示、查询、打印；

* 电能日、月和年报表的自动生成、显示、查询、打印；

* 可按用户要求订制相关报表；

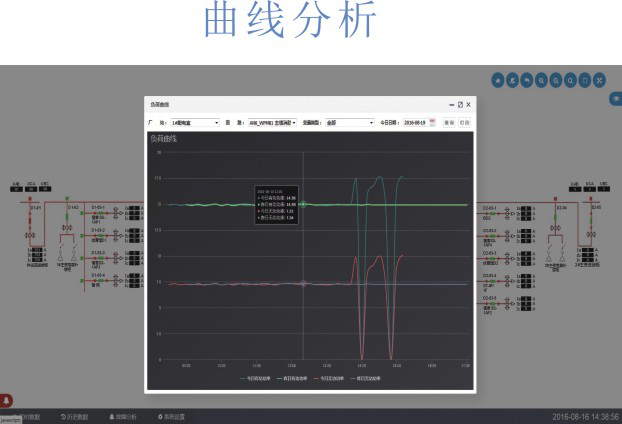

曲线分析

系统自动将采集数据存于数据库内,待用户随时调用相关数据,并将历史数据绘制成可对比、可延展的曲线报表。

* 实时曲线的查询、显示、打印；

* 历史负荷曲线查询、显示、打印；

* 可按用户要求订制功能曲线；

数据库管理

系统实时采集来自各分变电所的各种信息，经过处理后形成标准的数据库，并实时更新数据库。数据查询结果均可打印，打印时不影响程序的执行及系统响应能力。

YFD500监控系统可以满足各种国际、国内主流的数据库类型,但建议使用Maria DB数据库做为系统的主数据库,以保证系统数据的安全可靠性。

监控系统可以同时配置主数据源和备用数据源,真正解决数据安全隐患,实现多地存储。

‍

在线维护

各类画面、报表的在线编辑。数据库部分内容的在线修改。部分运行参数及限制值的在线设置，状态修改。保证系统在修改时系统监控仍然连续不间隔。

自诊断和自恢复

监控系统具有良好的自诊断与自恢复功能，能在线诊断系统软件和硬件，发生故障时，能自动在屏幕上显示故障单元、故障部位及故障性质，单个元件的故障，不会引起整套装置的误动，也不影响其它装置和监控系统的运行，当发现异常及故障时能及时根据故障性质自动判别是否需要闭锁有关功能或设备，并显示和打印报警信息。

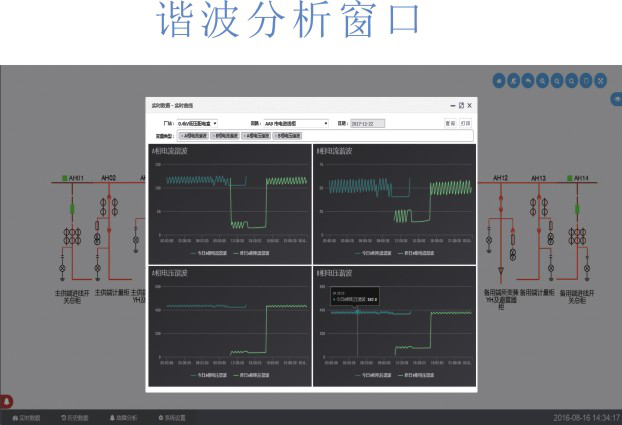

电力品质分析

可实现电流/电压31次谐波分析，并自动生成曲线图，还可以对电压波动、电压不平衡及零序电流等其它电力质量因素进行采集分析，本功能与硬件配合共同实现。

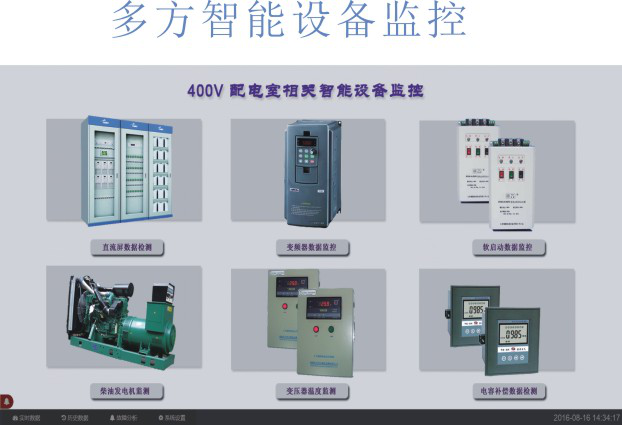

多方智能设备监控

通过预留的通讯接口，系统可接入多种符合标准通讯规约的智能设备，可在线查看和设定保护装置的保护定值、控制保护装置的投/退，监控其它智能设备的模拟量、开关量等数据。

系统扩展

系统能够与上级调度系统、楼宇自控系统（BA）、消防控制系统及供配电系统智能模拟显示屏通信控屏运行。

系统具有网络扩展功能，以便将来进行系统扩展时，保持原有监控计算机上的监控界面不变，只需增加相应的硬件，增加新的监控界面和监控计算机站点，即可实现系统扩展。

系统扩展、增加新的监控界面后，可实现对扩展后的整个系统中电气设备的监控。
