三相智能型电流表F96型/YFD—803A
全国热线
18543005485
功能介绍
三相智能型电流表/ YFD-803A
★ 测量三相电流、零序电流及三相电流不平衡度

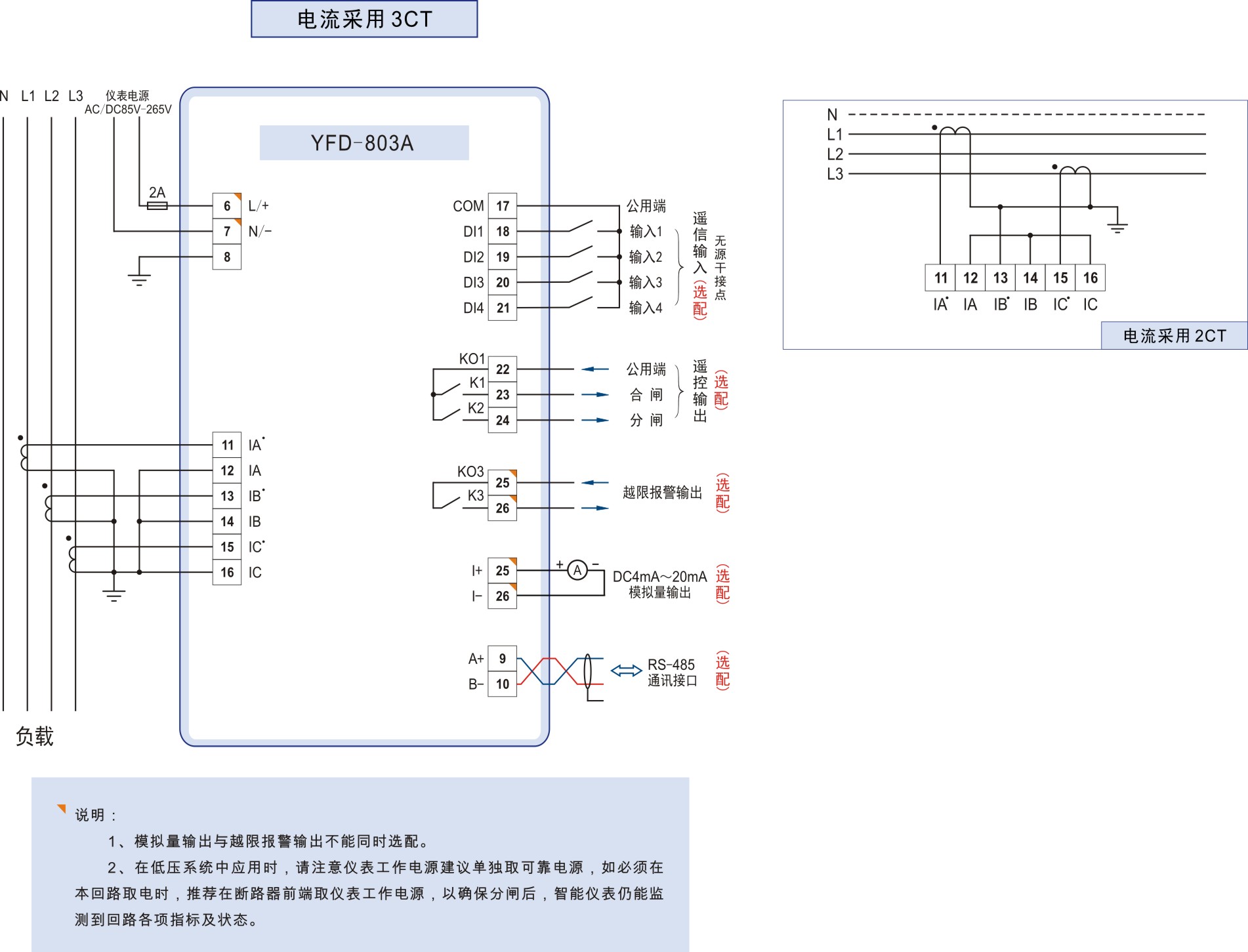

★ 标准CT或直接接入，适用于各种接线方式
★ 仪表工作电源：AC220V±20%
★ 所有仪表参数均可通过显示面板设定
☆ 数码LED综合显示或数字液晶LCD显示
☆ 1路RS-485通讯接口（光隔），Modbus RTU通讯规约
☆ 4路开关量遥信输入
☆ 2路继电器遥控输出
☆ 1路电流越限报警继电器控制输出
☆ 1路可编程模拟量4mA～20mA输出
☆ 宽范围交直流通用电源：AC/DC85V～265V
注：模拟量输出与越限报警输出不能同时选配
YFD-803系列产品技术指标（盘面开孔）
电气特性 | |||
输入电压特性 | 额定电压 | AC 100V、400V | |
过载能力 | 2倍额定值（连续） 2500V/1秒（不连续） | ||
输入负荷 | 最大为0.1VA | ||
测量输入范围 | AC 2V～690V | ||
输入电流特性 | 额定电流 | AC 1A、5A | |
过载能力 | 2倍额定值（连续） 100A/1秒（不连续） | ||
输入负荷 | 最大为0.1VA | ||
测量输入范围 | AC 10mA～10A | ||
输入频率特性 | 输入范围 | 45HZ～75HZ | |
额定频率 | 50HZ/60HZ | ||
电源 | 交流、直流 | AC/DC 85V～265V | |
功耗 | ＜3W | ||
开关量输入（光隔） | 无源干接点 | 装置内提供DC24V直流电源，无需外接电源 | |
控制继电器接点容量 | C型继电器 | 5A/250VAC 5A/30VDC | |
外壳采用高强度工程塑料，添加ABS阻燃材料 | |||
环境条件 | |||
运行温度 | -20℃～+70℃ | 污染等级 | 2级 |
存储温度 | -40℃～+85℃ | 海拔 | ≤4000米 |
工作相对湿度 | 5%~95%无凝露 | 其它 | 无腐蚀气体场所 |
IP等级 | 面框防护等级IP54，本体防护等级IP20（特制防护等级IP50） | ||
电磁兼容性 | |||
工频耐压 | 2.5kV(试验电压为交流有效值) | ||
绝缘电阻 | ≥500兆欧 | ||
MTBF | ≥100000h | ||
静电放电抗干扰度 | Ⅲ级 | ||
快速瞬变脉冲群抗扰度 | Ⅲ级 | ||
浪涌抗扰度 | Ⅲ级 | ||
辐射(射频)电磁场抗扰度 | Ⅲ级 | ||
产品测量精度（具有国家计量器具制造许可证CMC） | |||
电流、电压 | 0.2级 | ||
其它 | 0.5级 | ||
YFD -803系列产品技术指标（盘面开孔）
电气特性
输入电压特性
Ø 额定电压：AC 100V、400V
Ø 过载能力：2倍额定值（连续） 2500V/1秒（不连续）
Ø 输入负荷：最大为0.1VA
Ø 测量输入范围：AC 2V～690V
输入电流特性
Ø 额定电流：AC 1A、5A
Ø 过载能力：2倍额定值（连续） 100A/1秒（不连续）
Ø 输入负荷：最大为0.1VA
Ø 测量输入范围：AC 10mA～10A
输入频率特性
Ø 输入范围：45HZ～75HZ
Ø 额定频率：50HZ/60HZ
电源
Ø 交流、直流：AC/DC 85V～265V
Ø 功耗：＜3W
开关量输入（光隔）
Ø 无源干接点：装置内部提供DC24V直流电源，无需外接电源
控制继电器接点容量
Ø C型继电器：5A/250VAC 5A/30VDC
外壳采用高强度工程塑料，添加ABS阻燃材料
环境条件
Ø 运行温度：-20℃～+70℃
Ø 存储温度：-40℃～+85℃
Ø 工作相对湿度：5%~95%无凝露
Ø 污染等级：2级
Ø 海拔：≤4000米
Ø 其它：无腐蚀气体场所
Ø IP等级：面框防护等级IP54，本体防护等级IP20（特制防护等级IP50）
电磁兼容性
Ø 工频耐压：2.5kV(试验电压为交流有效值)
Ø 绝缘电阻：≥500兆欧
Ø MTBF：≥100000h
Ø 静电放电抗干扰度：Ⅲ级
Ø 快速瞬变脉冲群抗扰度：Ⅲ级
Ø 浪涌抗扰度：Ⅲ级
Ø 辐射(射频)电磁场抗扰度：Ⅲ级
产品测量精度（具有国家计量器具制造许可证CMC）
Ø 电流、电压：0.2级
Ø 其它：0.5级
