综合型电能质量分析仪/YFD-820EH

★ 测量四十多种基本电参数：三相相/线电压、零序电压、三相电压不平衡度、三相电流、零序电流、三相电流不平衡度、频率、有功功率、无功功率、功率因数、电流/电压谐波畸变率、负荷性质、三相电压/电流相位角等

★ 实时监测系统的32次谐波分量，并计算多种电能质量参数

★ 需量统计：双向四象限三相有功/无功需量、电流/电压需量

★ 电能计量：双向四象限电能计量、分时计费、电能冻结

★ 故障录波存储、电能质量监测、支持波形记录、趋势记录、谐波分析、累计分时记录、事件记录

★ 标准CT、PT或电压直接输入，适用于各种接线方式

★ 宽范围交直流通用电源：AC/DC85V～265V

★ 1路RS-485通讯接口（光隔），Modbus RTU通讯规约

★ 大屏幕中文液晶实时显示，所有仪表参数均可通过显示面板或计算机远方设定设定

☆ 1路RS-485通讯接口，Modbus RTU通讯规约

☆ 2路/4路开关量遥信输入

☆ 2路继电器遥控输出

☆ 1路/2路电能脉冲输出

☆ 1路电量越限报警继电器控制输出

☆ 1路可编程模拟量4mA～20mA输出

☆ 0.5S级有功电能计量

注：遥控输出与第二路脉冲输出不能同时选配；遥信输入与第二路通讯不能同时选配；越限输出与模拟量输出不能同时选配

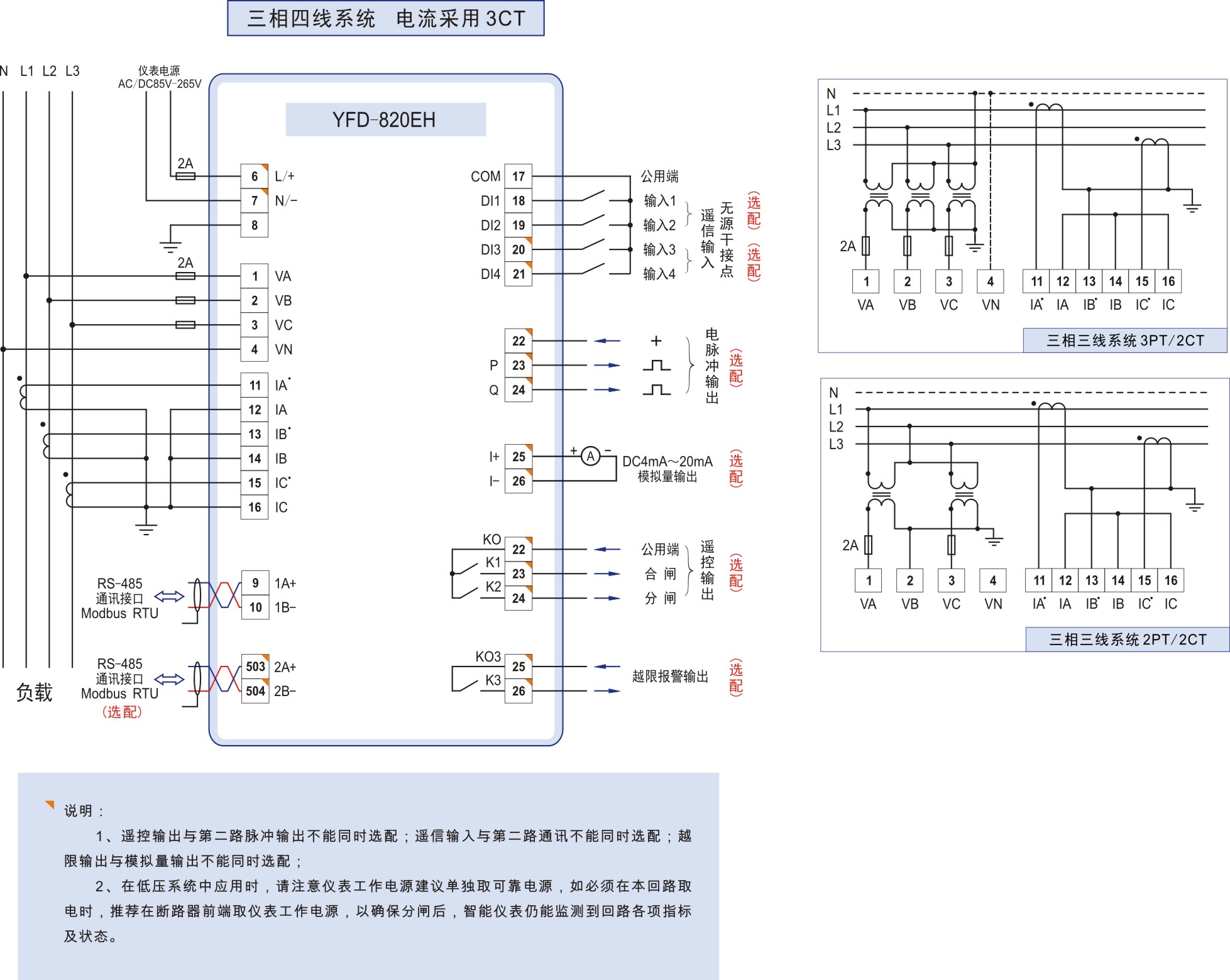

1-YFD-820EH接线图

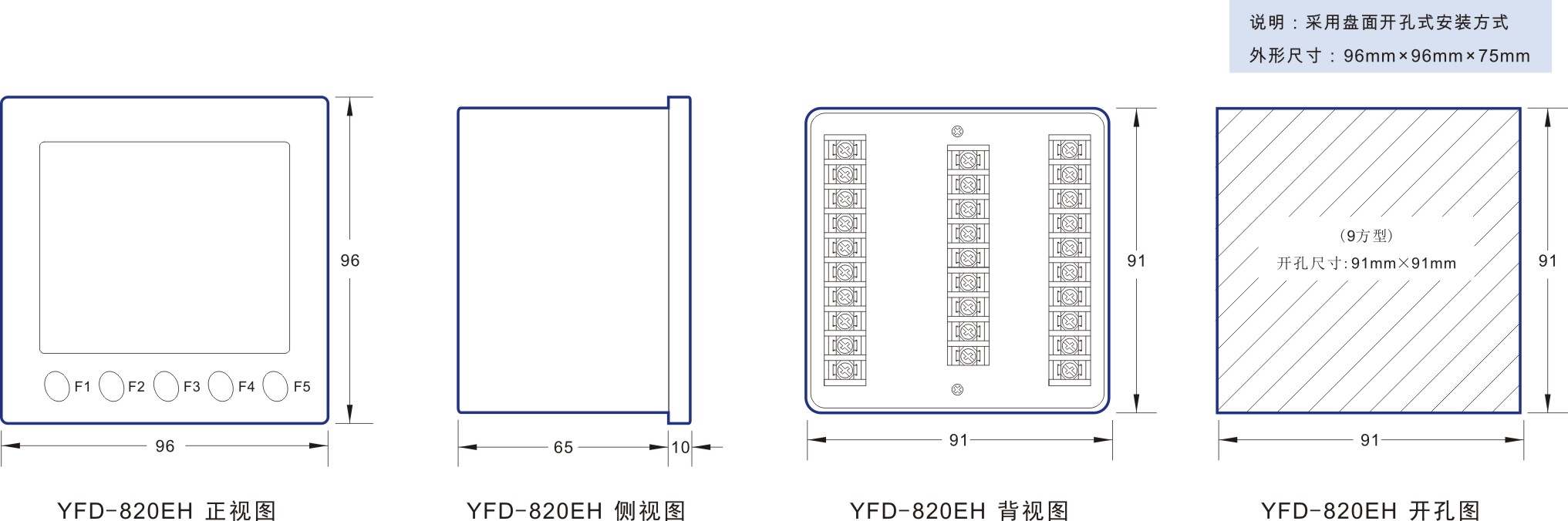

2-YFD-820EH尺寸图

电力监控仪表技术指标：

电气特性

输入电压特性

Ø 额定电压：AC 100V、400V

Ø 过载能力：2倍额定值（连续）  2500V/1秒（不连续）

Ø 输入负荷：最大为0.1VA

Ø 测量输入范围：AC 2V～690V

输入电流特性

Ø 额定电流：AC 1A、5A

Ø 过载能力：2倍额定值（连续）  100A/1秒（不连续）

Ø 输入负荷：最大为0.1VA

Ø 测量输入范围：AC 12mA～10A

输入频率特性

Ø 输入范围：45 HZ～75HZ

Ø 额定频率：50/60HZ

电源

Ø 交流、直流：AC/DC 85V～265V   AC220V±20%

Ø 功耗：＜3W

开关量输入（光隔）

Ø 无源干接点：装置内部提供DC24V直流电源，无需外接电源

控制继电器接点容量

Ø C型继电器：5A/250VAC    5A/30VDC

外壳采用高强度工程塑料，添加ABS阻燃材料

环境条件

Ø 运行温度：-20℃～+70℃

Ø 存储温度：-40℃～+85℃

Ø 工作相对湿度：5%~95%无凝露

Ø 污染等级：2级

Ø 海拔：≤4000米

Ø 其它：无腐蚀气体场所

Ø IP等级：面框防护等级IP54，本体防护等级IP20（特制防护等级IP50）

电磁兼容性

Ø 工频耐压：2.5kV(试验电压为交流有效值)

Ø 绝缘电阻：≥500兆欧

Ø MTBF：≥100000h

Ø 静电放电抗干扰度：Ⅲ级

Ø 快速瞬变脉冲群抗扰度：Ⅲ级

Ø 浪涌抗扰度：Ⅲ级

Ø 辐射(射频)电磁场抗扰度：Ⅲ级

产品测量精度（具有国家计量器具制造许可证CMC）

Ø 电流、电压：0.2级

Ø 其它：0.5级
